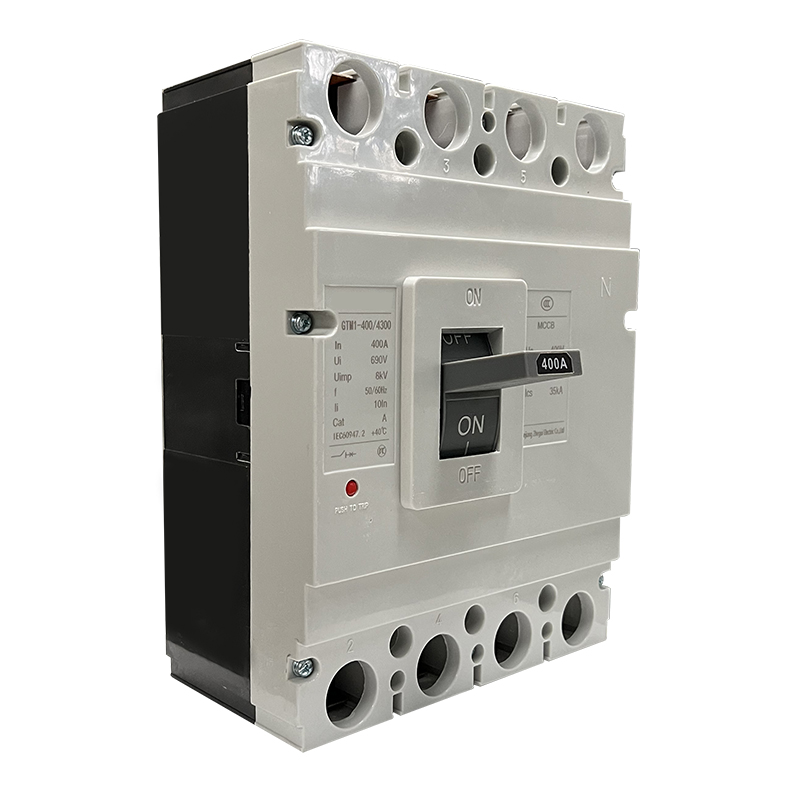

Interruttore automatico scatolato serie M1 2P 3P 4P

L'interruttore automatico scatolato serie M1 è adatto per conversioni occasionali e avviamento motore (lnms 630 A trpe e inferiore) sotto il circuito CA 50 Hz/60 Hz, tensione di isolamento nominale di 690 V (500 V per GMLM1-63), tensione operativa nominale di 400 V e inferiore e corrente nominale fino a 1250 A.

Installazione: verticale/orizzontale

Conforme agli standard IEC 60947-2 e GB14048.2

Corrente nominale:

63 A 630 A 1250 A

Fase:

3

Modello:
Interruttore automatico M1
Marca:
Pino Elettrico
Codice:
PN-M1

Disponibilità:

Quantità:



Informarsi Aggiungi al carrello

Interruttore automatico scatolato M1 Interruttore automatico 2P/3P/4P Interruttore automatico serie M1 Interruttori magnetotermici Interruttore certificato IEC 60947-2 Intervallo di corrente 16A-1600A Distribuzione degli edifici commerciali Protezione del sistema solare fotovoltaico Grado di protezione IP40 MCCB certificato UL/CE

Descrizione del prodotto

Modello: M1 Marchio: Pino Electric Standard: IEC GB Nome prodotto: M1 MCCB Tensione nominale: AC400/690V Corrente nominale: Fino a 800 A Frequenza nominale: 50/60 Hz MOQ: 1 pz

Panoramica

L'interruttore automatico scatolato GTM1 (MCCB) rappresenta l'apice della tecnologia di protezione elettrica progettata per i sistemi di distribuzione a bassa tensione. Progettato per interrompere rapidamente le correnti anomale, protegge da sovraccarichi e cortocircuiti, proteggendo così le infrastrutture elettriche. Racchiuso in plastica robusta e dotato di un meccanismo di interruzione del circuito all'avanguardia, l'MCCB GTM1 è dedicato a fornire una sicurezza senza pari. È una risorsa indispensabile in una varietà di contesti, inclusi ambienti industriali, commerciali e residenziali, garantendo integrità e sicurezza elettrica.

Caratteristiche del prodotto

Eccezionale capacità di interruzione: con la capacità di affrontare rapidamente correnti di cortocircuito significative, agisce rapidamente per disconnettere i circuiti, evitando potenziali incendi elettrici e salvaguardando le apparecchiature da danni.
Sensibilità precisa: vantando capacità di rilevamento superiori di sovraccarico e cortocircuiti, identifica tempestivamente le irregolarità nella corrente, riducendo così in modo significativo la probabilità di incidenti elettrici.
Funzionamento intuitivo: progettato pensando all'utente, offre modalità di funzionamento sia manuale che automatica, garantendo adattabilità e facilità d'uso per soddisfare le diverse esigenze.
Configurazione modulare: il suo design modulare semplifica il processo di personalizzazione, consentendo una facile selezione e disposizione in base ai requisiti specifici del circuito, facilitando così un'installazione e una manutenzione senza sforzo.
Costruito per durare: costruito con materiali di prima qualità utilizzando tecniche all'avanguardia, promette prestazioni costanti e affidabili, anche in condizioni avverse.
Sostenibilità in mente: incorporando materiali ecologici nella sua produzione, non solo garantisce la sicurezza ma si allinea anche agli standard contemporanei di conservazione ambientale.
Applicazioni versatili: compatibile con una gamma di specifiche di tensione e corrente, si rivolge a varie applicazioni, dalle case residenziali e centri commerciali ai siti industriali, offrendo una protezione elettrica costante.

Dati tecnici

Tipo	Corrente nominale (A)	Polo	Tasso di tensione di isolamento (V)	Tensione operativa nominale (V)	Distanza dell'arco (mm)	Capacità di interruzione ultima di cortocircuito (kA)	Capacità di interruzione del cortocircuito di servizio (kA)	Prestazioni operative		Categoria di utilizzo
								Carico	Scaricare
GTM1-63L	(6),10,16,20, 25,32,40,50,63	3,4	500 V	400 V	0	25	18	1500	8500	UN
GTM1-63M					0	50	35
GTM1-125L	(10),16,20,25, 32,40,50,63 80,100,125		800 V		0(≤50)	35	22
GTM1-125M					0(≤50)	50	35
GTM1-250L	100.125.160, 180.200.225				≤50	35	22	1000	7000
GTM1-250M					≤50	50	35
GTM1-400L	225.250.315, 350.400				≤50	50	35	1000	4000
GTM1-400M					≤100	65	42
GTM1-630L	400 500 600				≤100	50	35
GTM1-630M					≤100	65	42
GTM1-800M	630.700.800				≤100	75	50
GTM1-1250M	1000,1250				≤100 ≤100	100 150	65 80

Nota: 6A senza protezione termica

Il polo N dell'interruttore quadripolare è situato sul lato destro del prodotto e dispone di quattro tipi:

Tipo A: Senza sganciatore di corrente sul polo N che fa tutto il tempo, non si chiude e non si apre con gli altri tre poli.

Tipo B: Senza sganciatore di corrente sul polo N che chiude e apre con gli altri poli.

Tipo C: Con sganciatore a corrente che chiude e apre con gli altri tre poli.

Tipo D: Con sganciatore a corrente che fa sempre non chiudere e aprire con gli altri tre poli.

Caratteristica di protezione

Lo sgancio termodinamico di un interruttore prevede la caratteristica del temporizzatore inverso, mentre lo sgancio magnetico è l'operazione istantanea come mostrato nella tabella 2 (interruttore di distribuzione) e tabella 3 (interruttore di protezione del motore).

d corrente di sgancio (A)	Rilascio termodinamico (temperatura ambiente terrestre +40°℃ marina +45°C)		Corrente operativa dello sganciatore magnetico (A)
d corrente di sgancio (A)	1,05 In (stato freddo) Tempo inoperativo (h)	1,30 pollici (stato termico) Tempo operativo (h)	Corrente operativa dello sganciatore magnetico (A)
10 ≤In ≤ 63	≥1	<1	10In ±20%
63 ≤In ≤ 100	>2	<2	10In ±20%
100 ≤In ≤ 800	≥2	<2	5In ±20% 10In ±20%

Corrente nominale di sgancio (A)	Rilascio termodinamico (temperatura ambiente terrestre +40°℃ marina +45°C)				Corrente operativa dello sganciatore magnetico (A)
	1,0 ln (stato freddo) tempo di non intervento (h)	Tempo di intervento 1,20 ln (stato termico) (h)	Tempo di intervento 1,50 ln (stato termico) (m)	Tempo/i di intervento 7,2 In (stato freddo)
10 ≤In ≤ 250	≥2	<2	≤4	4	12In ±20%
250 ≤In ≤ 630			≤8	6

Dimensioni d'ingombro e di installazione (mm)

	Dimensioni del contorno (mm)																																Dimensioni di installazione
	Collegamento al pannello frontale																	Collegamento al pannello posteriore					Collegamento a innesto										Dimensioni di installazione
	W	W1	l	L1	L2	H	H1	H2	H3	H4	C	D	E	F	G	W2	W3	L4	H5	H6	ØD	ØD1	L5	L6	H7	H8	H9	H10	J	K	Ød1	M	UN	B	Ød
GTM1-63L	76	50	135	170	117	74	92	20	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							60.7				25	117	3.5
GTM1-63M	76	50	135	170	117	82	98.5	28	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							62				25	117	3.5
GTM1-100L	92	60	150	185	132	68	86	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-100M	92	60	150	185	132	86	104	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-250L	107	70	165	215	144	86	110	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-250M	107	70	165	215	144	103	127	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-400L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-400M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-800M	210	140	280	380	243	106	145	33	30	128									128														70	243	7.2
GTM1-1250M	210	140	393			200
GTM1-1600M	210	140	393			200
