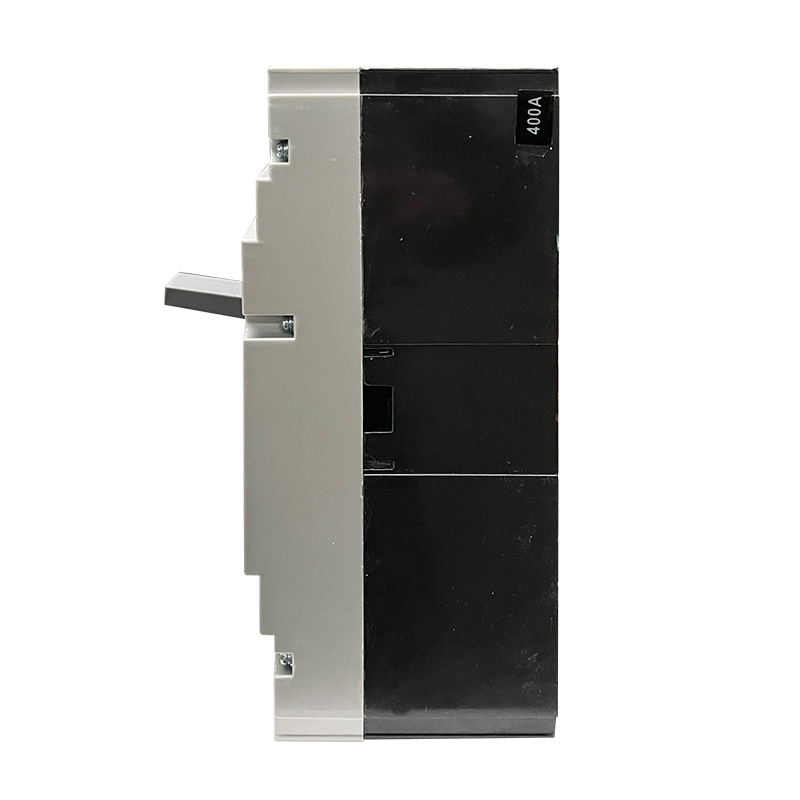

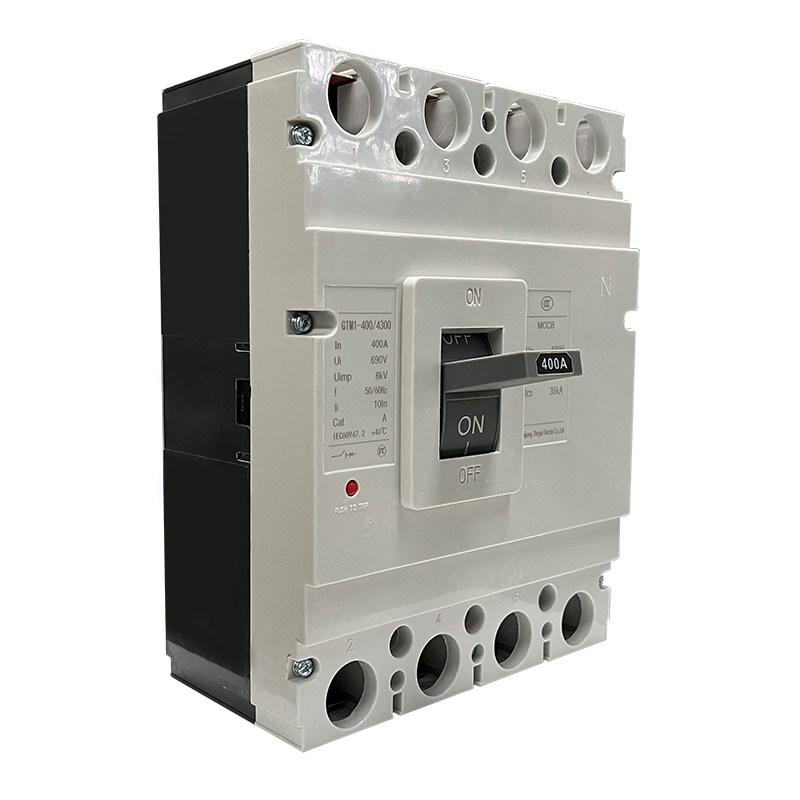

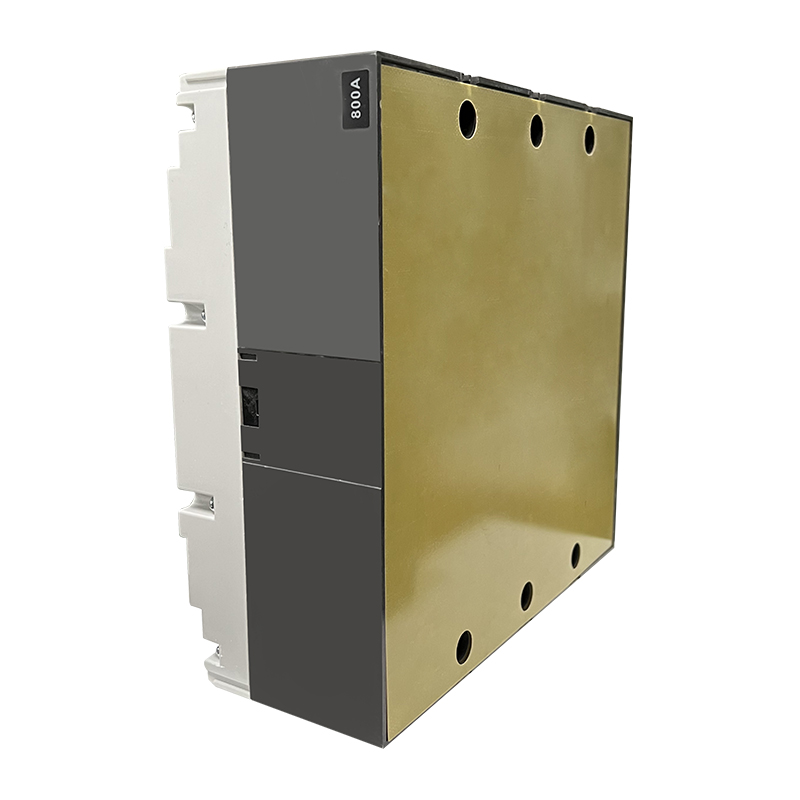

M1 Serisi 2P 3P 4P Kompakt Şalter

Model: M1   Marka: Pino Electric   Standart: IEC GB   Ürün adı: M1 MCCB   Nominal Gerilim: AC400/690V   Nominal Akım: 800A'e kadar   Nominal Frekans: 50/60hz   Adedi: 1 adet

Genel Bakış

GTM1 Kompakt Devre Kesici (MCCB), alçak gerilim dağıtım sistemleri için tasarlanmış elektriksel koruma teknolojisinin zirvesidir. Anormal akımları hızla kesecek şekilde tasarlanan bu cihaz, aşırı yüklere ve kısa devrelere karşı koruma sağlayarak elektrik altyapılarını korur. Sağlam plastikle kaplanmış ve son teknoloji devre kesme mekanizmasıyla donatılmış GTM1 MCCB, benzersiz güvenlik sağlamaya kendini adamıştır. Endüstriyel, ticari ve konut ortamları da dahil olmak üzere çeşitli ortamlarda elektriksel bütünlüğü ve güvenliği sağlayan vazgeçilmez bir varlıktır.

Ürün Özellikleri

• Olağanüstü Kesinti Kapasitesi:  Önemli kısa devre akımlarını hızlı bir şekilde ele alma yeteneği ile devrelerin bağlantısını kesmek için hızlı bir şekilde hareket ederek olası elektrik yangınlarını önler ve ekipmanı hasardan korur.

• Hassas Hassasiyet:  Aşırı yük ve kısa devrelere karşı üstün algılama yeteneklerine sahip olan bu cihaz, akımdaki düzensizlikleri anında tespit ederek elektrik kesintisi olasılığını önemli ölçüde azaltır.

• Kullanıcı Dostu Çalışma:  Kullanıcı düşünülerek tasarlanan bu ürün, hem manuel hem de otomatik çalışma modları sunarak farklı ihtiyaçları karşılamak için uyarlanabilirlik ve kullanım kolaylığı sağlar.

• Modüler Konfigürasyon:  Modüler tasarımı, özelleştirme sürecini kolaylaştırarak özel devre gereksinimlerine göre kolay seçim ve düzenlemeye olanak tanır, böylece zahmetsiz kurulum ve bakımı kolaylaştırır.

• Uzun Süre Dayanacak Şekilde Üretildi:  En son teknikler kullanılarak birinci sınıf malzemelerden üretilen bu ürün, olumsuz koşullar altında bile tutarlı, güvenilir performans vaat ediyor.

• Sürdürülebilirlik Akılda:  Üretiminde çevre dostu malzemeler kullanarak yalnızca güvenliği sağlamakla kalmıyor, aynı zamanda çağdaş çevre koruma standartlarına da uyum sağlıyor.

• Çok Yönlü Uygulamalar:  Bir dizi voltaj ve akım spesifikasyonuyla uyumlu olup, konutlardan ticari merkezlere ve endüstriyel sahalara kadar çeşitli uygulamalara hitap ederek kararlı elektrik koruması sunar.

Teknik Veriler

Tip	Nominal akım (A)	Kutup	Hız yalıtım voltajı (V)	Nominal çalışma voltajı (V)	Ark mesafesi (mm)	Nihai kısa devre kesme kapasitesi(kA)	Servis kısa devre kesme kapasitesi(kA)	Operasyon performansı		Kullanım kategorisi
								Yük	Boşalt
GTM1-63L	(6),10,16,20, 25,32,40,50,63	3，4	500V	400V	0	25	18	1500	8500	A
GTM1-63M					0	50	35
GTM1-125L	(10),16,20,25, 32,40,50,63 80,100,125		800V		0(≤50)	35	22
GTM1-125M					0(≤50)	50	35
GTM1-250L	100,125,160, 180,200,225				≤50	35	22	1000	7000
GTM1-250M					≤50	50	35
GTM1-400L	225.250.315, 350.400				≤50	50	35	1000	4000
GTM1-400M					≤100	65	42
GTM1-630L	400                            500                         600				≤100	50	35
GTM1-630M					≤100	65	42
GTM1-800M	630.700.800				≤100	75	50
GTM1-1250M	1000,1250				≤100                 ≤100	100                 150	65 80

Not: Termal korumasız 6A

Ürünün sağ tarafında bulunan dört kutuplu kesicinin N kutbunun dört türü vardır:

Tip A: Sürekli çalışan N kutbunda akım açma-bırakma olmadan, diğer üç kutupla birlikte açılıp kapanmaz.

Tip B: Diğer kutuplarla açılıp kapanan N kutbunda akım açma-bırakma olmadan.

Tip C: Diğer üç kutupla açılıp kapanan akım açma-bırakmalı.

Tip D: Diğer üç kutupla sürekli kapanmayan ve açılmayan akım açma-bırakmalı.

Koruma Özelliği

Bir devre kesicinin termodinamik açması, ters zaman gecikmesi özelliği sağlarken, manyetik açma, tablo 2'de (dağıtım devre kesicisi) ve tablo 3'te (motor koruma devre kesicisi) gösterildiği gibi anlık çalışmadır.

d serbest bırakma akımı (A)	Termodinamik salınım (ortam sıcaklığı kara +40°°C deniz +45°C )		Manyetik serbest bırakmanın çalışma akımı (A)
	1,05In(soğuk durum) Çalışmama süresi(saat)	1,30In(ısıtma durumu) Çalışma süresi(saat)
10 ≤In ≤ 63	≥1	<1	10In ±%20
63 ≤In ≤ 100	>2	<2
100 ≤In ≤ 800	≥2	<2	5In ±%20 10In ±%20

Anahat ve Kurulum Boyutları (mm)

	Anahat Boyutları (mm)																																Kurulum Boyutları
	Ön panel bağlantısı																	Arka panel bağlantısı					Takılabilir bağlantı
	W	W1	L	L1	L2	H	H1	H2	H3	H4	C	D	e	F	G	W2	W3	L4	H5	H6	ØD	ØD1	L5	L6	H7	H8	H9	H10	J	k	Ød1	M	A	B	Ød
GTM1-63L	76	50	135	170	117	74	92	20	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							60.7				25	117	3.5
GTM1-63M	76	50	135	170	117	82	98.5	28	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							62				25	117	3.5
GTM1-100L	92	60	150	185	132	68	86	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-100M	92	60	150	185	132	86	104	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-250L	107	70	165	215	144	86	110	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-250M	107	70	165	215	144	103	127	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-400L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-400M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-800M	210	140	280	380	243	106	145	33	30	128									128														70	243	7.2
GTM1-1250M	210	140	393			200
GTM1-1600M	210	140	393			200
