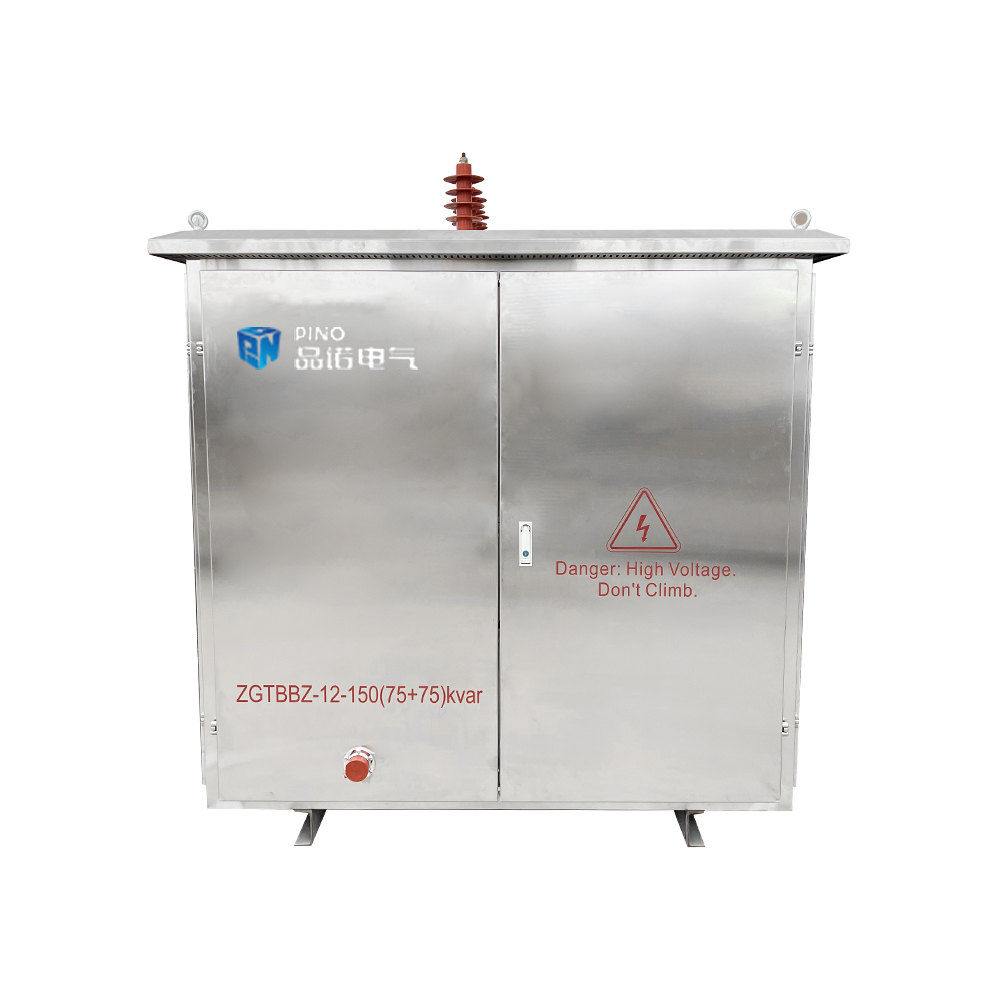

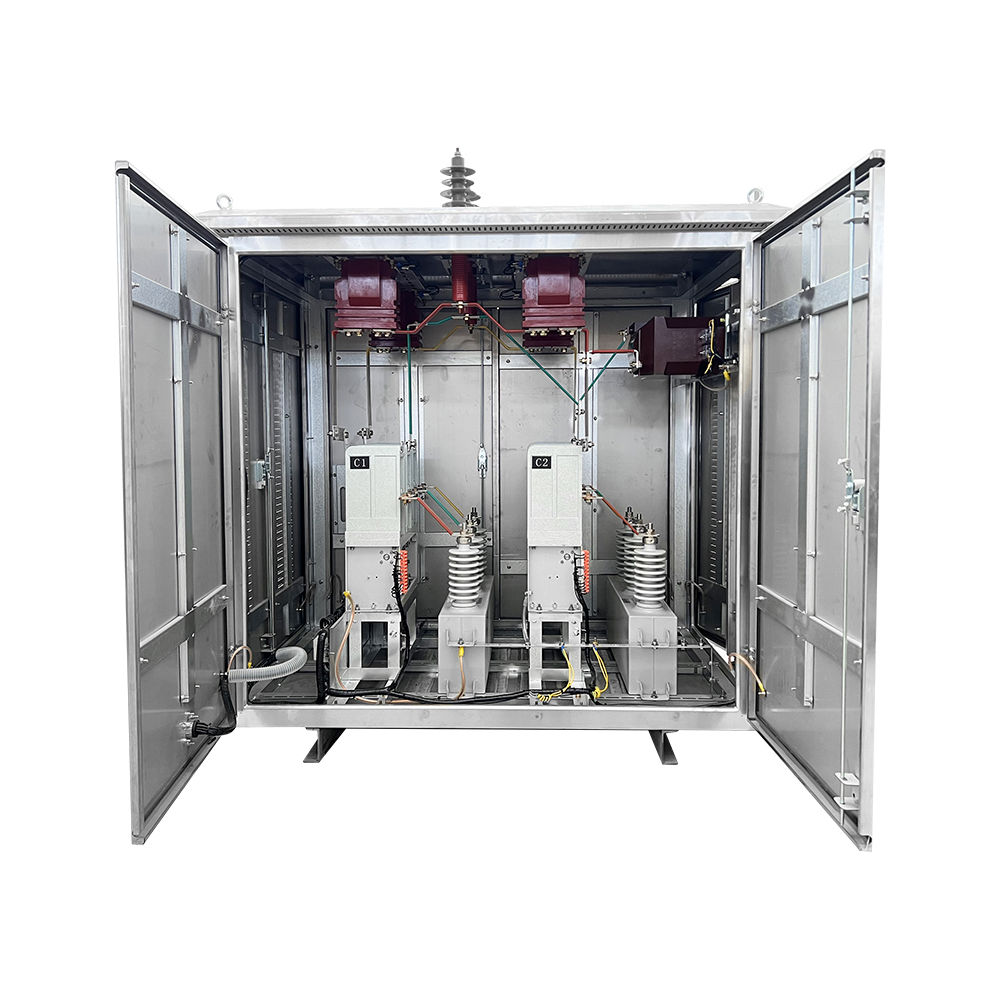

Tashqi yuqori kuchlanishli reaktiv quvvat kompensatsiyasi qurilmasi

Model: TBBZ   Brend: Pino elektr   nominal kuchlanish: 6-12kv   Nominal oqim: 100-1000kvar   Nominal chastota: 50Hz/60H  Faza: 3/4

Umumiy koʻrinish

TBBZ seriyali yuqori kuchlanishli reaktiv quvvat kompensatsiyasi qurilmasi energiya tizimlari uchun mo'ljallangan tashqi quti tipidagi yechimdir. Uning asosiy maqsadi quvvat omilini oshirish, reaktiv quvvat yo'qotishlarini kamaytirish va elektr tarmog'ining barqarorligi va samaradorligini saqlashdir. Ushbu qurilma ilg'or elektr texnologiyalari va materiallaridan foydalanadi, xalqaro standartlarga javob beradi va turli muhitlarda uzoq muddatli foydalanish uchun javob beradi. Ko'pincha elektr energiyasiga yuqori talablarga ega bo'lgan sanoat, savdo va jamoat ob'ektlarida qo'llaniladi.

Mahsulot xususiyatlari

Samarali kompensatsiya

• Qurilma elektr tizimining quvvat koeffitsientini yaxshilash uchun reaktiv quvvatni avtomatik ravishda sozlaydi, bu esa energiya yo'qotishlarini kamaytirishga va elektr xarajatlarini kamaytirishga olib keladi.


Intellektual boshqaruv tizimi:

• U real vaqt rejimida monitoring qilish qobiliyatiga ega bo'lib, yuk o'zgarishlariga moslashish uchun reaktiv quvvat kompensatsiyasini avtomatik sozlash imkonini beradi va shu bilan operatsion samaradorlikni oshiradi.


Modulli dizayn

• Modulli struktura oson kengaytirish va texnik xizmat ko'rsatish imkonini beradi, bu esa operatsion xarajatlarni minimallashtirish bilan birga turli quvvat talablarini qondirish uchun moslashuvchanlikni ta'minlaydi.


Atrof-muhitga moslashish

• Zo'r suv o'tkazmaydigan, chang o'tkazmaydigan va korroziyaga chidamli xususiyatlarga ega bo'lib, uni og'ir sharoitlarda foydalanishga yaroqli qiladi.


Xavfsizlik mexanizmlari

• Qurilmaning ham, quvvat tizimining ham xavfsiz ishlashini ta'minlaydigan ortiqcha kuchlanish, ortiqcha oqim va qisqa tutashuvdan himoya qilish kabi bir nechta himoya xususiyatlarini o'z ichiga oladi.


Ko'p funktsiyali interfeys

• LCD displey bilan jihozlangan foydalanuvchilar qurilmaning holati va parametr sozlamalarini osongina kuzatishi mumkin, bu esa to'g'ridan-to'g'ri ishlashini osonlashtiradi.


Energiya samaradorligi va barqarorligi

• Dizayn energiya yo'qotishlarini minimallashtiradi, energiyani tejash va atrof-muhitni muhofaza qilishning zamonaviy standartlariga mos keladi va barqaror rivojlanishga hissa qo'shadi.

Model ma'nosi

Foydalanish shartlari

• Tizim nominal kuchlanishi:  6~12kV

• Nominal chastota:  50-60Hz

• Kondensator banklari soni:  5 guruh yoki undan kamroq teng yoki teng bo'lmagan quvvatni almashtirish

• Nominal quvvati:  100-10000kvar

• Bitta guruhning maksimal quvvati:  2000kvar

• Tekshirish kuchlanishi:  AC220V yoki DC220V

• Namuna olish oqimi:  5A

• Namuna olish kuchlanishi:  100V

• Kompensatsiya hajmi foydalanuvchi talablariga muvofiq o'zboshimchalik bilan sozlanishi mumkin.

• Kompensatsiya quvvatini tanlashda kontaktlarning zanglashiga olib keladigan sonini imkon qadar qisqartirish va teng hajmni  almashtirish rejimini iloji boricha qabul qilish kerak. Yukda kuchlanishni tartibga solish zarur bo'lganda, boshqaruvchi  kuchlanish ustuvorligiga ko'ra kommutatsiya funktsiyasini qo'shishi mumkin.

• Reaktor faqat oqim oqimini cheklash uchun ishlatilsa, reaktivlik darajasi 0,1% ~ 1,0% ni tashkil qiladi. 5, 7 va undan yuqori harmoniklarni bostirish uchun foydalanilganda, reaktivlik darajasi 5% ~ 6% ni tashkil qiladi; 3 yoki undan ortiq harmoniklarni bostirish uchun foydalanilganda, reaktivlik darajasi 12 ~ 13% ni tashkil qiladi.

• Kommutatsiya kaliti tanlanishi mumkin kondansatör maxsus kommutatsiya kaliti; jcz8 yuqori kuchlanishli AC vakuumli kontaktor ham tanlanishi mumkin.

• Agar foydalanuvchi elektr ta'minoti tizimida kondansatkichli shkafning oziqlantiruvchi kaliti bo'lmasa, kiruvchi kalit kabinasi qo'shilishi mumkin.

• Agar mijozning elektr ta'minoti tizimida kondansatkichli shkafning oziqlantiruvchi kaliti mavjud bo'lsa,  aniq uzilish nuqtalarini shakllantirish va texnik xizmat ko'rsatishni osonlashtirish uchun mijozning talablariga muvofiq izolyatsiya kaliti qo'shilishi mumkin.

• Atrof-muhit harorati: -40 + 45 ℃, 24 soat ichida o'rtacha harorat + 35 ℃ dan oshmaydi.

• Balandligi: 2000 metrdan ortiq emas, plato mahsulotlaridan foydalangan holda 2000 metrdan yuqori.

• Namlik: kunlik o'rtacha 95% dan, oylik o'rtacha 90% dan ortiq emas.

• Zilzilaga chidamliligi: seysmik intensivlik 8 darajadan oshmaydi.

• O'rnatish joyi: Foydalanish joyida portlovchi xavfli vositalar bo'lishiga yo'l qo'yilmaydi, atrof-muhit korroziyaga uchragan metallni o'z ichiga olmaydi va izolyatsiya gazi va o'tkazuvchan muhitga zarar etkazmasligi kerak, suv bug'lari va jiddiy mog'or bilan to'la bo'lishiga yo'l qo'ymang.
