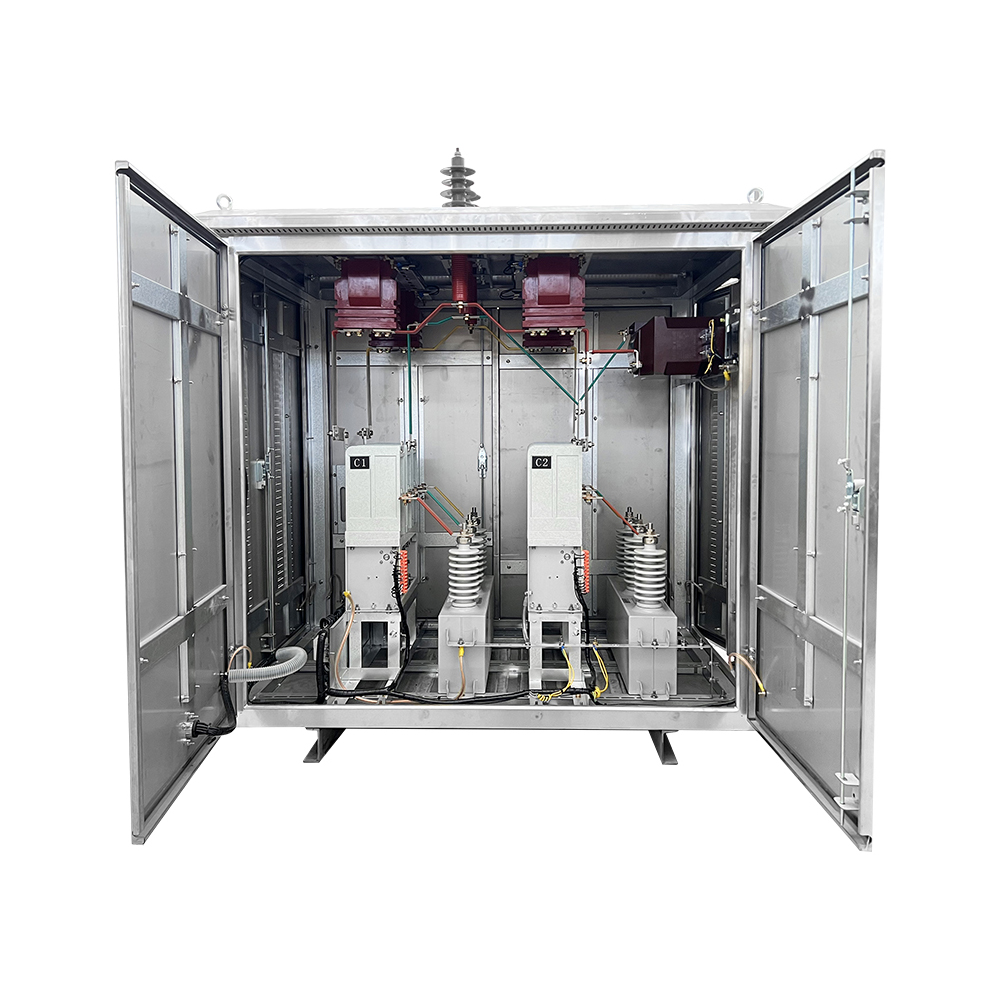

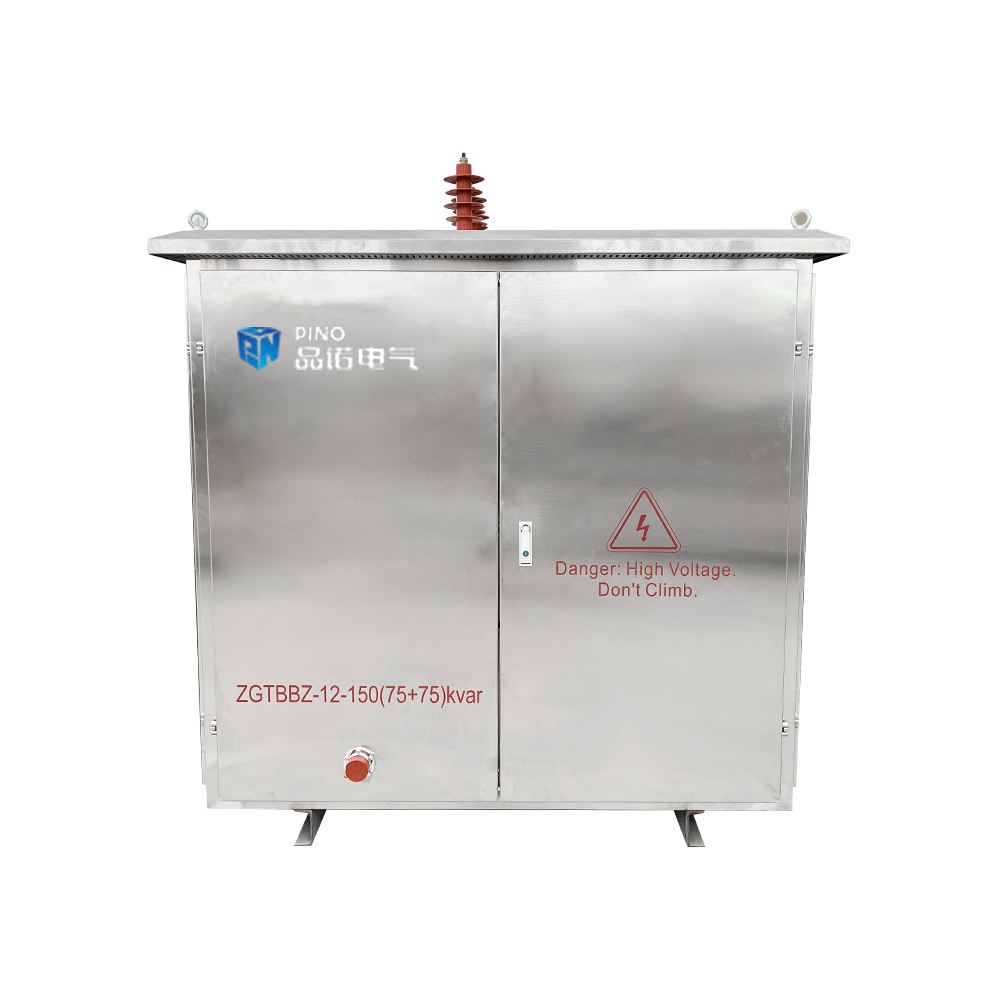

आउटडोर हाई वोल्टेज रिएक्टिव पावर मुआवजा उपकरण

मॉडल: TBBZ   ब्रांड: पिनो इलेक्ट्रिक   रेटेड वोल्टेज: 6-12kv   रेटेड करंट: 100-1000kvar   रेटेड फ्रीक्वेंसी: 50Hz/60H  फेज़: 3/4

सिंहावलोकन

टीबीबीजेड श्रृंखला उच्च वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति उपकरण एक आउटडोर बॉक्स-प्रकार का समाधान है जो बिजली प्रणालियों के लिए डिज़ाइन किया गया है। इसका मुख्य उद्देश्य पावर फैक्टर को बढ़ाना, प्रतिक्रियाशील बिजली हानि को कम करना और पावर ग्रिड की स्थिरता और दक्षता को बनाए रखना है। यह उपकरण उन्नत विद्युत प्रौद्योगिकियों और सामग्रियों का उपयोग करता है, अंतरराष्ट्रीय मानकों को पूरा करता है, और विभिन्न वातावरणों में दीर्घकालिक संचालन के लिए उपयुक्त है। इसका उपयोग आमतौर पर उच्च बिजली की मांग वाले औद्योगिक, वाणिज्यिक और सार्वजनिक सुविधाओं में किया जाता है।

उत्पाद की विशेषताएँ

कुशल मुआवज़ा

• विद्युत प्रणाली के पावर फैक्टर में सुधार करने के लिए डिवाइस स्वचालित रूप से प्रतिक्रियाशील शक्ति को समायोजित करता है, जिससे ऊर्जा हानि कम होती है और बिजली की लागत कम होती है।


बुद्धिमान नियंत्रण प्रणाली:

• इसमें वास्तविक समय की निगरानी क्षमताएं हैं, जो लोड विविधताओं के अनुकूल प्रतिक्रियाशील बिजली मुआवजे में स्वचालित समायोजन की अनुमति देती है, जिससे परिचालन दक्षता में वृद्धि होती है।


मॉड्यूलर डिज़ाइन

• मॉड्यूलर संरचना आसान विस्तार और रखरखाव की अनुमति देती है, परिचालन लागत को कम करते हुए विभिन्न बिजली आवश्यकताओं को समायोजित करने के लिए लचीलापन प्रदान करती है।


पर्यावरण अनुकूलता

• उत्कृष्ट जलरोधक, धूलरोधी और संक्षारण प्रतिरोधी गुणों के साथ डिज़ाइन किया गया है, जो इसे कठोर परिस्थितियों में उपयोग के लिए उपयुक्त बनाता है।


सुरक्षा तंत्र

• इसमें ओवर-वोल्टेज, ओवर-करंट और शॉर्ट-सर्किट सुरक्षा जैसी कई सुरक्षा सुविधाएँ शामिल हैं, जो डिवाइस और पावर सिस्टम दोनों के सुरक्षित संचालन को सुनिश्चित करती हैं।


बहुक्रियाशील इंटरफ़ेस

• एलसीडी डिस्प्ले से सुसज्जित, उपयोगकर्ता आसानी से डिवाइस की स्थिति और पैरामीटर सेटिंग्स की निगरानी कर सकते हैं, जिससे सीधा संचालन आसान हो जाता है।


ऊर्जा दक्षता और स्थिरता

• यह डिज़ाइन आधुनिक ऊर्जा-बचत और पर्यावरण संरक्षण मानकों के अनुरूप, ऊर्जा हानि को कम करता है और सतत विकास में योगदान देता है।

मॉडल का अर्थ

उपयोग की शर्तें

• सिस्टम रेटेड वोल्टेज:  6~12kV

• रेटेड आवृत्ति:  50-60Hz

• कैपेसिटर बैंकों की संख्या:  5 समूह या उससे कम समान या असमान क्षमता स्विचिंग

• रेटेड क्षमता:  100-10000kvar

• एकल समूह की अधिकतम क्षमता:  2000kvar

• नियंत्रण वोल्टेज:  AC220V या DC220V

• सैंपलिंग करंट:  5A

• सैंपलिंग वोल्टेज:  100V

• उपयोगकर्ता की आवश्यकताओं के अनुसार मुआवजा क्षमता को मनमाने ढंग से कॉन्फ़िगर किया जा सकता है।

• क्षतिपूर्ति क्षमता के चयन में सर्किट की संख्या को यथासंभव कम किया जाना चाहिए और समान वॉल्यूम  स्विचिंग के मोड को यथासंभव अपनाया जाना चाहिए। जब ऑनलोड वोल्टेज विनियमन की आवश्यकता होती है, तो नियंत्रक  वोल्टेज प्राथमिकता के अनुसार स्विचिंग फ़ंक्शन जोड़ सकता है।

• जब रिएक्टर का उपयोग केवल इनरश करंट को सीमित करने के लिए किया जाता है, तो प्रतिक्रिया दर 0.1% ~ 1.0% होती है। जब इसका उपयोग 5, 7 और उससे ऊपर के हार्मोनिक्स को दबाने के लिए किया जाता है, तो प्रतिक्रिया दर 5% ~ 6% होती है; जब इसका उपयोग 3 या अधिक हार्मोनिक्स को दबाने के लिए किया जाता है, तो प्रतिक्रिया दर 12 ~ 13% होती है।

• स्विचिंग स्विच संधारित्र विशेष स्विचिंग स्विच का चयन किया जा सकता है; jcz8 हाई वोल्टेज एसी वैक्यूम कॉन्टैक्टर का भी चयन किया जा सकता है।

• यदि उपयोगकर्ता बिजली आपूर्ति प्रणाली में कोई कैपेसिटर कैबिनेट फीडर स्विच नहीं है, तो एक इनकमिंग स्विच कैबिनेट जोड़ा जा सकता है।

• यदि ग्राहक की बिजली आपूर्ति प्रणाली में एक कैपेसिटर कैबिनेट फीडर स्विच उपलब्ध है, तो  स्पष्ट ब्रेकप्वाइंट बनाने और रखरखाव की सुविधा के लिए ग्राहक की आवश्यकताओं के अनुसार एक आइसोलेशन स्विच जोड़ा जा सकता है।

• परिवेश का तापमान: -40+45℃, 24 घंटों के भीतर औसत तापमान +35℃ से अधिक नहीं होता है।

• ऊंचाई: 2000 मीटर से अधिक नहीं, पठारी उत्पादों का उपयोग करके 2000 मीटर से अधिक।

• आर्द्रता: दैनिक औसत 95% से अधिक नहीं, मासिक औसत 90% से अधिक नहीं।

• भूकंप प्रतिरोध: भूकंपीय तीव्रता 8 डिग्री से अधिक नहीं है.

• स्थापना स्थल: उपयोग स्थल पर विस्फोटक खतरनाक मीडिया रखने की अनुमति नहीं है, आसपास के वातावरण में संक्षारण धातु और क्षति इन्सुलेशन गैस और प्रवाहकीय मीडिया नहीं होना चाहिए, जल वाष्प और गंभीर मोल्ड से भरा न होने दें।
