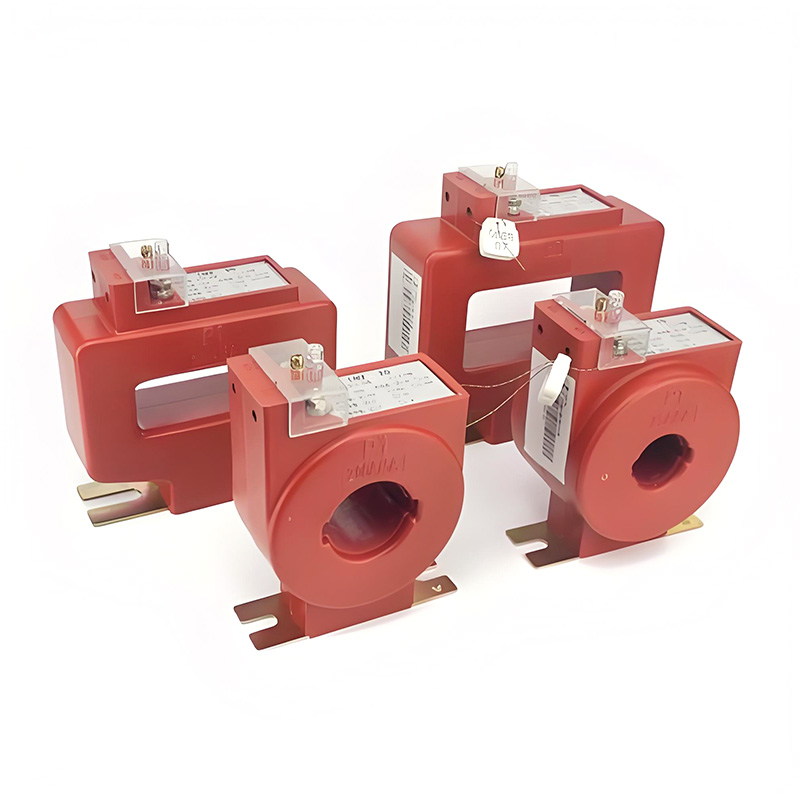

वर्तमान ट्रान्सफर्मर एक महत्त्वपूर्ण प्रकारको नाप्ने ट्रान्सफर्मर हो, मुख्यतया मापन, सुरक्षा र नियन्त्रणको लागि अनुपातमा ठूलो प्रवाहलाई सानो प्रवाहमा रूपान्तरण गर्न प्रयोग गरिन्छ। हाम्रा हालका ट्रान्सफर्मरहरूले उच्च चुम्बकीय पारगम्यता र उच्च प्रदर्शन घुमाउने सामग्रीको साथ उच्च गुणस्तरको फलामको कोर प्रयोग गरी उन्नत इलेक्ट्रोम्याग्नेटिक इन्डक्सन टेक्नोलोजी अपनाउँछन्। तिनीहरूसँग उच्च रूपान्तरण शुद्धता र राम्रो रेखीयता छ, र पावर प्रणालीको लागि सही वर्तमान संकेतहरू प्रदान गर्न सक्छ। तिनीहरू शक्ति मापन र निगरानीको लागि आवश्यक प्रमुख उपकरणहरू हुन्।
उत्पादन लाभ र सुविधाहरू
1. उच्च परिशुद्धता मापन: उन्नत घुमाउरो प्रविधि र उच्च गुणस्तर चुम्बकीय सामग्री प्रयोग गरेर, शुद्धता स्तर 0.2S पुग्न सक्छ, र वर्तमान सही मापन गर्न सकिन्छ। मूल्याङ्कन गरिएको हालको दायरा भित्र, मापन त्रुटि ± ०.२% भित्र नियन्त्रण गरिन्छ, पावर मापनको लागि भरपर्दो डाटा प्रदान गर्दै।
2. फराकिलो दायरा: दायरा 5A देखि 5000A सम्म कभर गर्दछ, विभिन्न पावर प्रणाली र उपकरणहरूको मापन आवश्यकताहरू पूरा गर्दछ। चाहे यो साना नागरिक उपकरणहरू होस् वा ठूला औद्योगिक सुविधाहरू, तिनीहरूले उपयुक्त दायराहरू फेला पार्न सक्छन् र अनुप्रयोगहरूको विस्तृत दायरा पाउन सक्छन्।
3. राम्रो विरोधी हस्तक्षेप क्षमता: बाह्य विद्युत चुम्बकीय हस्तक्षेपलाई प्रभावकारी रूपमा प्रतिरोध गर्न विशेष सुरक्षा प्रविधि अपनाउने, जटिल विद्युत चुम्बकीय वातावरणमा स्थिर र सही वर्तमान संकेत आउटपुट सुनिश्चित गर्दै, र शक्ति प्रणालीको स्थिर सञ्चालन सुनिश्चित गर्दै।
4. उच्च इन्सुलेशन प्रदर्शन: इन्सुलेशन सामग्री 35kV को इन्सुलेशन स्तरको साथ उच्च-गुणस्तरको इपोक्सी रालबाट बनेको छ, जसले चुहावट र ब्रेकडाउन घटनालाई प्रभावकारी रूपमा रोक्न सक्छ, उपकरण र कर्मचारीहरूको सुरक्षा सुनिश्चित गर्न सक्छ, र विभिन्न भोल्टेज स्तरहरूको पावर प्रणालीहरूमा अनुकूलन गर्न सक्छ। (कुञ्जी शब्दहरू: उच्च इन्सुलेशन वर्तमान ट्रान्सफर्मर, सुरक्षित र भरपर्दो)
5. लामो जीवन र स्थिर सञ्चालन: कठोर बुढ्यौली र स्थायित्व परीक्षण पछि, असफलताहरू बीचको औसत समय 100000 घण्टा भन्दा बढी हुन्छ। मुख्य कम्पोनेन्टहरू पहिरन-प्रतिरोधी र जंग-प्रतिरोधी सामग्रीहरूबाट बनेका हुन्छन्, मर्मत आवृत्ति घटाउँछन् र उपयोग लागतहरू कम गर्छन्।
प्राविधिक प्यारामिटर
क्रम संख्या |
नाम |
एकाइ |
मानक प्यारामिटर मानहरू |
1 |
उपकरणको लागि उच्चतम भोल्टेज |
KV |
12 |
2 |
मूल्याङ्कन गरिएको छोटो-समय पावर फ्रिक्वेन्सी विदस्ट्यान्ड भोल्टेज |
KV |
42 |
3 |
रेटेड लाइटनिङ इम्पल्स विथस्ट्यान्ड भोल्टेज |
KV |
75 |
4 |
मूल्याङ्कन गरिएको प्राथमिक वर्तमान |
ए |
600 |
5 |
रेटेड माध्यमिक वर्तमान |
ए |
5 |
6 |
मूल्याङ्कन गरिएको आउटपुट मानक मान |
VA |
१०,१५ |
7 |
शुद्धता वर्ग |
|
0.2S, 10P |
8 |
उपकरण सुरक्षा कारक |
|
FS10 |
9 |
सटीकता सीमा कारक |
|
10 |
10 |
मूल्याङ्कन निरन्तर थर्मल वर्तमान |
ए |
720 |
12 |
इन्सुलेशन सामग्री ग्रेड |
|
इ |
13 |
मूल्याङ्कन गरिएको छोटो-अवधि थर्मल वर्तमान |
KA |
36 |
14 |
मूल्याङ्कन गरिएको गतिशील स्थिर वर्तमान |
KA |
90 |
15 |
मूल्याङ्कन गरिएको छोटो-सर्किट अवधि |
एस |
1 |
आवेदन परिदृश्यहरू
1. पावर प्लान्ट: जेनेरेटरहरूको आउटपुट वर्तमान मापन र अनुगमन गर्न प्रयोग गरिन्छ, अपरेटरहरूलाई वास्तविक समयमा विद्युत उत्पादन अवस्था बुझ्न मद्दत गर्दछ, विद्युत उत्पादन उपकरणहरूको स्थिर सञ्चालन सुनिश्चित गर्न, र भरपर्दो पावर आउटपुट ग्यारेन्टी।
2. सबस्टेशन: सबस्टेशनमा, पावर ग्रिडको सुरक्षित र स्थिर सञ्चालन सुनिश्चित गर्दै, पावर डिस्प्याच र वितरणको लागि डेटा समर्थन प्रदान गर्न आगमन र बहिर्गमन लाइन प्रवाहहरूको सटीक मापन र निगरानी गरिन्छ।
3. औद्योगिक उद्यमहरू: कारखानाहरूमा, विभिन्न उत्पादन उपकरणहरूको वर्तमान अनुगमनले सम्भावित उपकरण विफलताहरू समयमै पत्ता लगाउन सक्छ, उपकरणहरूको रोकथाम मर्मत प्राप्त गर्न, र उत्पादन दक्षता सुधार गर्न सक्छ।
